ESW防火电缆
![605c01262bd89.jpg ESW.jpg](/home/b/b/4kd5bm/resource/2021/03/25/605c01262bd89.jpg)

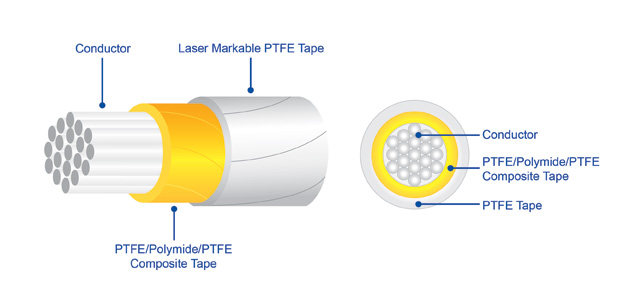

一系列高温、防火和耐火的单芯和多芯电缆,包括聚四氟乙烯和聚酰亚胺,专门设计用于飞机发动机的防火区域。
关键特征
- 符合ESW规范的电缆设计
- 耐火耐高温
- 轻量化和节省空间
- 耐液压燃料、石油和酯基油。
别具特色的夹克衫红色条纹
机械/环境性能
参考* | 芯型 | 屏蔽 | 夹套式 |
耐火电缆●600 V●特设工作组16至22 |
---|
ESW-1200-010 | 单芯 | 无屏蔽 | 无套 |
ESW-1201-010 | 单芯 | 无屏蔽 | 无套 |
ESW-1202-012 | 单芯 | 镀镍铜 | 聚四氟乙烯 |
ESW-1202-022 | 多核(2) | 镀镍铜 | 聚四氟乙烯 |
ESW-1202-032 | 多核(3) | 镀镍铜 | 聚四氟乙烯 |
ESW-1202-042 | 多核(4) | 镀镍铜 | 聚四氟乙烯 |
ESW-1203-012 | 单芯 | 镀镍铜 | 聚四氟乙烯 |
ESW-1203-022 | 多核(2) | 镀镍铜 | 聚四氟乙烯 |
ESW-1203-032 | 多核(3) | 镀镍铜 | 聚四氟乙烯 |
ESW-1203-042 | 多核(4) | 镀镍铜 | 聚四氟乙烯 |
耐火热电偶电缆●600 V●特设工作组10至20 |
---|
ESW-1600-010 | 单芯(NiCr) | 无屏蔽 | 无套 |
ESW-1601-010 | 单芯(Al-Ni) | 无屏蔽 | 无套 |
ESW-1602-010 | 多核(2) | 镀镍铜 | 聚四氟乙烯 |
防火电缆600 V AWG 16至22 |
---|
ESW-1250-010 | 单芯 | 无屏蔽 | 无套 |
ESW-1251-010 | 单芯 | 无屏蔽 | 无套 |
ESW-1252-012 | 单芯 | 镀镍铜 | 聚四氟乙烯 |
ESW-1252-022 | 多核(2) | 镀镍铜 | 聚四氟乙烯 |
ESW-1252-032 | 多核(3) | 镀镍铜 | 聚四氟乙烯 |
ESW-1252-042 | 多核(4) | 镀镍铜 | 聚四氟乙烯 |
ESW-1253-012 | 单芯 | 镀镍铜 | 聚四氟乙烯 |
ESW-1253-022 | 多核(2) | 镀镍铜 | 聚四氟乙烯 |
ESW-1253-032 | 多核(3) | 镀镍铜 | 聚四氟乙烯 |
ESW-1253-042 | 多核(4) | 镀镍铜 | 聚四氟乙烯 |
ESW-1254-010 | 单芯 | 无屏蔽 | 无套 |
ESW-1254-022 | 多核(2) | 镀镍铜 | 聚四氟乙烯 |
ESW-1254-032 | 多核(3) | 镀镍铜 | 聚四氟乙烯 |
100基-T以太网电缆.单绞对
![605c01b68bffc.jpg Single_Twisted.jpg](/home/b/b/4kd5bm/resource/2021/03/25/605c01b68bffc.jpg)
NETFly100Base-T以太网电缆具有四层结构,千亿球友会先进的LTE挤压膨化聚四氟乙烯介质,以提高传播速度。
关键特征
- 适用于各种高速以太网应用。
- 体积小,重量轻
- 具有良好的弹性,适用于紧弯半径的应用。
- 支持10/100 Base-T以太网、ARINC 629和664以及5e类应用程序到定义的距离
- 在高达100 mhz的宽频范围内提供稳定的性能。
- 增强屏蔽允许在严重的emi环境中使用。
- 宽操作温度额定值-55℃至200℃
- 优异的抗飞机流体性能
- 满足远25.853的易燃性要求
- 满足波音和空中客车的烟雾和毒性要求
产品结构
![605c01d1c78f5.jpg Netflight-Single-Twisted-Pair.jpg](/home/b/b/4kd5bm/resource/2021/03/25/605c01d1c78f5.jpg)
规格
P/N | NF26T100 | NF24T100 | NF22T100 |
导体AWG尺寸 | 26 | 24 | 22 |
导体材料 | SCCA | SCCA | 鳞状细胞癌 |
导体直径(英寸) | 0.0190 | 0.0233 | 0.0295 |
绝缘材料 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 |
绝缘直径(英寸) | 0.044 | 0.054 | 0.069 |
机械/环境性能
P/N | NF26T100 | NF24T100 | NF22T100 |
导体AWG尺寸 | 26 | 24 | 22 |
电缆直径(英寸) | 0.132 | 0.145 | 0.180 |
电缆重量(磅/1000英尺) | 15.0 | 18.0 | 26.0 |
阻抗±10%(Ω) | 100 | 100 | 100 |
电容(PF/ft) | 13 | 13 | 13 |
传播速度 | 80% | 80% | 80% |
最大衰减在100 MHz(dB/100英尺) | 8.5/9.9 | 6.6/7.7 | 5.8/6.7 |
敏。RL | 19.0 | 19.0 | 19.0 |
100基T以太网电缆屏蔽四层结构
![605c048503295.jpg Shielded_Dual_Quad-1.jpg](/home/b/b/4kd5bm/resource/2021/03/25/605c048503295.jpg)
NETFly100Base-T以太网电缆具有四层结构,千亿球友会先进的LTE挤压膨化聚四氟乙烯介质,以提高传播速度。
关键特征
- 适用于各种高速以太网应用。
- 体积小,重量轻
- 具有良好的弹性,适用于紧弯半径的应用。
- 支持10/100 Base-T以太网、ARINC 629和664以及5e类应用程序到定义的距离
- 在高达100 mhz的宽频范围内提供稳定的性能。
- 增强屏蔽允许在严重的emi环境中使用。
- 宽操作温度额定值-55℃至200℃
- 优异的抗飞机流体性能
- 满足远25.853的易燃性要求
- 满足波音和空中客车的烟雾和毒性要求
产品结构
![605c04a944078.jpg NF24Q100-01-w_legend_SingleQuad.jpg](/home/b/b/4kd5bm/resource/2021/03/25/605c04a944078.jpg)
规格
P/N | NF26Q100-01 | NF24Q100-01 | NF22Q100-01 |
导体AWG尺寸 | 26 | 24 | 22 |
导体材料 | SCCA | SCCA | 鳞状细胞癌 |
导体直径(In) | 0.0189 | 0.0233 | 0.0295 |
绝缘材料 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 |
绝缘直径(In) | 0.038 | 0.045 | 0.055 |
一对#1 | 红色,蓝色 | 红色,蓝色 | 红色,蓝色 |
对2 | 黄色,绿色 | 黄色,绿色 | 黄色,绿色 |
机械/环境性能
P/N | NF26Q100-01 | NF24Q100-01 | NF22Q100-01 |
导体AWG尺寸 | 26 | 24 | 22 |
电缆直径(In) | 0.137 | 0.163 | 0.190 |
电缆重量(磅/1000英尺) | 18.0 | 24.5 | 34.5 |
阻抗±10%(Ω) | 100 | 100 | 100 |
电容(PF/ft) | 13 | 13 | 13 |
传播速度 | 80% | 80% | 80% |
最大衰减在100 MHz(dB/100英尺) | 9.3/11.0 | 8.0/9.2 | 6.4/7.3 |
下一步(分贝) | 35 | 35 | 35 |
SRL | 16 | 16 | 16 |
UTiFLEX柔性电缆总成
![605c33213f914.jpg UTiFLEX_Flexible_cables.jpg](/home/b/b/4kd5bm/resource/2021/03/25/605c33213f914.jpg)
柔性性能的极限
对于任何应用程序,从微波系统的高性能柔性互连到坚固的日常测试引线,CarlisleIT UTiFLEX柔性微波电缆组件提供了无可比拟的性能。
所有UTiFLEX组件都使用低密度或超低密度聚四氟乙烯介质与全屏蔽外导体耦合,与标准的柔性电缆相比,这些材料具有优异的损耗特性、优异的相位稳定性和极好的灵活性--所有这些都不牺牲机械完整性。
CarlisleIT还了解到,最可靠的微波电缆组装不仅需要最好的微波电缆,而且需要完全集成的连接器。这就是为什么千亿球友会专门为UTiFLEX电缆设计和制造千亿球友会自己的高性能微波连接器的原因--使用一组专门的工程师和最先进的设计工具来优化连接器的电气和机械完整性,作为完整电缆组装的一部分。
UTiFLEX电缆组件有几个变体,以满足您特定的应用程序需求:
微型
一般用途的微波电缆设计,以提供优良的电气性能,在尽可能小的封装固定装置。这些电缆提供了一个负担得起的替代系统,不能容忍低性能的RG电缆组件或繁琐的设计需要的半刚性电缆组件。
低损耗
卡莱尔提供的最通用的微波电缆系列。这些电缆具有优异的机械耐久性,不牺牲插入损耗、相位稳定性或VSWR(返回损耗)。低损耗电缆容易获得,价格适中,适用于从测试引线到军事系统的广泛应用。
超低损耗
提供极低的插入损耗和优化的电气稳定性,以满足最苛刻的系统要求。从机械尺寸到普通频带(18 GHz、26.5 GHz、32 GHz和40 GHz),这些组件使用了一种超低密度聚四氟乙烯介质,确保在温度和弯曲极端情况下都具有无可比拟的相位和插入损耗稳定性。对于相控阵或任何需要电重复性的应用,请选择超低损耗UTiFLEX.
MKR粗化
MKR代表了CarlisleIT技术中最好的。使用超低损耗UTiFLEX微波电缆作为基材,MKR增加了超低损耗、高弹性和耐磨的坚固性。由此产生的集成产品成为测试实验室或任何测试环境的理想选择,这些测试环境要求良好的机械强度和长期可靠性。MKR试验电缆通过了艰苦的寿命合格测试,以确保长期的可靠性.
外装甲
上面列出的大多数UTiFLEX程序集类型(MKR除外)都有附加的装甲选项。外部装甲增加电缆组装直径,但也可以显著延长电缆组装的寿命,特别是在高度侵略性的环境中。
TVAC
热真空测试是一些高效率应用中使用的一种降低风险的策略,特别是在卫星等空间设备中。CALLLEIT TVAC测试组件是热真空兼容用于TVAC室。这些组件使用高性能、超低损耗的UTiFLEX电缆,采用低放气材料和排气连接器生产,以严格的空间等级标准生产。
UFB311A-2- |
UFB311A-2- |
UFB311A-2-1200-6G3603-AM |
UFB311A-2-1575-50U50U |
UFB311A-2-3937-50U50U |
UFB311A-2-4000-50U50U |
UFB311A-2-6000-50U50U |
UFB311A-2- |
UFB311A-Q-0090-00V00V |
UFB311A-Q-0360-50U50U |
UFB311A-Q-1800-00V00V |
UFB311A-Q-1920-3G0520 |
UFB311A-Q-1920-5GU520 |
UFB311A-Q-2400-00V00V |
UFB311A-Q-3000-30V30V |
UFB311A-Q- |
UFB311A-Q-3720-00V00V |
UFB311A-Q-3937-30V50V |
UFB311A-Q-3937-30V50V TV |
UFB311A-Q-3960-30050U |
UFB311A-Q-3960-5GU50U |
UFB311A-Q-4200-00V00V |
UFB311A-Q-4800-00V00V |
UFB311A-Q-6000-50U50U |
UFB311A-Q-9000-30V30V |
UFC092D-0-0060-C00C00 |
UFC092D-0-0060-C00C00 AM |
UFC092D-0-0119-C00C00 AM |
UFC092D-0-0237-C00C00 AM |
UFC092D-0-0480-C00C00 |
UFC092D-0- |
UFC092D-8- |
UFC185A-0- |
UFC185A-0- |
UFC185A-0- |
UFC185A-0- |
UFC185A-0- |
UFC185A-0- |
UFC185A-0- |
UFD240B-0-0140-30X50 |
UFD240B-0-0720-30X32 |
UFF092D-0- |
UFF092D-0-0040-300F90 |
UFF092D-0-0041-F90F90 |
UFF092D-0- |
UFF092D-0-0091-F90300 |
UFF092D-0- |
UFF092D-0-0100-F90F90 |
UFF092D-0- |
UFF092D-0-/A |
UFF092D-0- |
UFF092D-0- |
UFF092D-8-0240-100G00 |
UFF092F-0- |
UFF092F-0- |
UFF092F-0- |
UFF092F-0- |
UGN070D-0-0065-G20G80/A |
UGN070D-0-0067-G00G80 |
UGN070D-0-0118-F10F10 |
UGN070D-0- |
UGN070D-0- |
UED240E-0- |
UED240E-0-/A |
UED240E-0- |
UED240E-0- |
UED240E-6- |
UFA125A-0- |
UFA125A-0-0060-F30380 |
UFA125A-0- |
UFA125A-0- |
UFA125A-0- |
UFA125A-0- |
UFA125A-0- |
UFA125A-0- |
UFA125A-0- |
UFA125A-1- |
UFA125A-1- |
UFA125A-1- |
UFA125A-1- |
UFA125A-1- |
UFA125A-1- |
UFA125A-1- |
UFA125A-2- |
UFA125A-8- |
UFA125A-Q- TV |
UFA147A-0-/A |
UFA147A-0-/A |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0-0960-3005GU |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-0- |
UFA147A-1- |
UFA147A-1- |
UFA147A-1-0610-50U60U |
UFA147A-1-0630-50U60U |
UFA147A-1-0640-50U60U |
UFA147A-1-0690-50U60U |
UFA147A-1- |
UFA147A-1-0770-50U60U |
UFA147A-1- |
UFA147A-1- |
UFA147A-1- |
UFA147A-1- |
UFA147A-1-4080-50U520 |
UFA147A-2- |
UFA147A-2- |
UFA147B-0- |
UFA147B-0- |
UFA147B-0-0120-3003G0 |
UFA147B-0-0150-3G03G0/A |
UFA147B-0- |
UFA147B-0- |
UFA147B-0- |
UFA147B-0- |
UFA147B-0- |
UFA147B-0-0720-30050U |
UFA147B-0- |
UFA147B-1-0180-5203G0 |
UFA147B-1-0230-5203G0 |
UFA147B-1- |
UFA147B-1- |
UFA147B-2- |
UFA210A-0- |
UFA210A-0- |
UFA210A-0-/A |
UFA210A-0-0080-0G00GO/A |
UFA210A-0- |
UFA210A-0-0100-0G00GO/A |
UFA210A-0- |
UFA210A-0-0120-60U60U |
UFA210A-0- |
UFA210A-0-0160-80460U |
UFA210A-0- |
UFA210A-0- |
UFA210A-0-0190-0000G0 |
UFA210A-0- |
UFA210A-0- |
UFA210A-0- |
UFA210A-0-0240-0G00G0/A |
UFA210A-0- |
UFA210A-0-0240-30070U |
UFA210A-0- |
UFA210A-0-0270-30070U |
UFA210A-0- |
UFA210A-0- |
UFA210A-0-0310-30070U |
UFA210A-0-0330-30070U |
UFA210A-0-0340-3007GU |
UFA210A-0- |
UFA210A-0- |
UFA210A-0- |
UFA210A-0-0360-30050U |
UFA210A-0-0360-3005GU |
UFA210A-0- |
UFA210A-0- |
UFA210A-0-0360-30070U |
UFA210A-0-0360-3007GU |
UFA210A-0-/A |
UFA210A-0-0360-60U60U |
UFA210A-0-0370-3007GU |
UFA210A-0-0400-3007GU |
UFA210A-0-0420-3007GU |
UFA210A-0- |
UFA210A-0- |
UFA210A-0- |
UFA210A-0-0480-3007GU |
UFA210A-0-0480-30V30V TV |
UFA210A-0-0480-60U60U |
UFA210A-0-AM |
UFA210A-0-0510-38060U |
UFA210A-0-0510-3806GU |
UFA210A-0- |
UFA210A-0- |
UFA210A-0- |
UFA210A-0- |
UFA210A-0- |
UFA210A-0- |
UFA210A-0- |
UFA210A-0-0720-30V30V |
UFA210A-0-0720-30V30V TV |
UFA210A-0- |
UFA210A-0- |
UFA210A-0-/A AM |
UFA210A-0- |
UFA210A-0-0800-30070U AM |
UFA210A-0-/A AM |
UFA210A-0-/A AM |
UFA210A-0-/A AM |
UFA210A-0-/A AM |
UFA210A-0- |
LITE光纤电缆
![605d42ffb9d45.jpg LITEflight-HD_2.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d42ffb9d45.jpg)
卡莱尔互连技术公司(CarlisleInterconnectionTechnologies,CarlisleIT)是一家领先的高性能光纤互连系统制造商,提供各种坚固、高性能的光纤电缆和组件。
Carlisleit的LITE飞行®光纤电缆是专门设计的,以提供最大的性能和耐用性,在航空航天,军事,工业和其他恶劣环境中发现的苛刻条件。CarlisleIT的系统设计工程师具有广泛的应用恶劣环境互连的经验,对千亿球友会在世界各地工厂的先进材料和复杂的制造工艺有着深刻的理解,因此,即使在最苛刻的安装场景中,光纤互连的性能也会为您的应用带来好处。
LITE飞行®电缆提供所有的优点,光纤互连性能在极端温度,高冲击和高G力环境,紧密路由和弯曲安装包封电缆产品设计,以承受最恶劣的机械和环境应变。LITE飞行™光纤产品广泛应用于商业航天、军事航天、国防、地面战术和工业应用。
表演重点:
- 在最恶劣的安装和操作环境中的性能
- 在极端温度,高振动,紧密的路径和弯曲,高机械冲击,腐蚀性和腐蚀性的安装场景中无与伦比的性能。
- 阻燃性能,低烟,低毒,低重量,抗电磁干扰(EMI).
LITE飞行®光缆系列产品

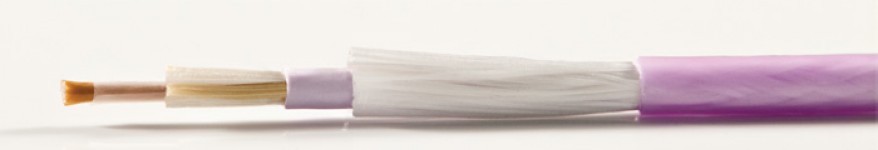

liteflight® ep
![605d43662472f.jpg LITEflight_EP-2.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d43662472f.jpg)
LITEFlyEP(增强性能)系列航空航天级光纤电缆提供在您的航空航天和军事应用的恶劣环境中执行所需的所有性能和好处,但具有较低的损耗、更紧的弯曲半径、更好的热稳定性和在终端和安装期间更好的处理。与紧凑型结构电缆不同,LITEscape EP半松散结构电缆与所有商业上可用的光纤终端和连接器兼容。LITEFlyEP有多种尺寸、配置和高达260°C的温度等级,以满足最苛刻的应用要求。
关键特征
- 产品可在-65°C至+260°C的环境中工作时,在极端温度下的性能
- 对热致信号损失的最低敏感性
- 最小弯曲灵敏度
- 极限冲击和抗振动
- 扩展柔韧性和挠曲耐力
- 抗扭紧性和耐受性
- 高抗拉强度
- 最大耐磨性
- 对腐蚀性液体和气体的最终抵抗力
- 最宽的连接器和触点兼容性
- 飞机装置的低烟毒性和抗火焰能力超过25附录F
- 与最广泛的触点和连接器系统的兼容性
产品结构
![605d43933a789.jpg LITEflight_EP-1-1.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d43933a789.jpg)
机械/环境性能
温度额定值: | 摄氏260度 |
---|
电缆重量: | 4.6公斤/公里 |
---|
最小弯曲半径(安装): | 6.0毫米 |
---|
最小弯曲半径(操作/短缺): | 9.0mm |
---|
衰减(850毫米): | 2.8至2.9分贝/公里 |
---|
衰减(1300毫米): | 6-8分贝/公里 |
---|
LITE航班HD
![605d43ee38963.jpg LITEflight_HD-2-1.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d43ee38963.jpg)
LITEFILE HD大会
关键特征
卡莱尔互连技术公司(CarlisleInterConnectionTechnologies‘s)的LITEFlyHD(高密度)光纤电缆建立在所有CarlisleIT光缆产品的行业领先性能之上。LITEfliHD电缆是为兼容性和尖端光纤连接器设计而设计的,它提供最小封装的多通道光纤电缆,与业界领先的MPO连接器接口和新兴的多光纤终端连接器兼容。LITE飞行高清电缆提供给系统设计者最大的互连密度与电缆设计和测试,以执行在最恶劣的环境。
- 产品可在-65°C至150°C的环境中工作时,在极端温度下的性能
- 对热致信号损失的最低敏感性
- 最小弯曲灵敏度
- 极限冲击和抗振动
- 扩展柔韧性和挠曲耐力
- 抗扭紧性和耐受性
- 高抗拉强度
- 最大耐磨性
- 对腐蚀性液体和气体的最终抵抗力
- 低烟和毒性及耐火性超过25的飞机装置附录F
- 无优先弯曲轴(360°)
- 兼容MPO样式的触点和连接器
产品结构
![605d4404b6fc1.jpg LITEflight_HD-1-1.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d4404b6fc1.jpg)
机械/环境性能
温度额定值 | -65°C至125°C |
电缆重量 | 19±2公斤/公里 |
最小弯曲半径(安装) | 12毫米 |
最小弯曲半径(操作/短缺) | 20毫米 |
衰减(850毫米) | 2.7至3.0分贝/公里 |
衰减(1300毫米) | 0.8-1.0分贝/公里 |
NFO(EP)-125-0 |
NFO(EP)-125-0-1 |
NFO(EP)-125-0-2 |
NFO(EP)-125-0-4 |
NFO(EP)-125-1 |
NFO(EP)-125-1-1 |
NFO(EP)-125-1-2 |
NFO(EP)-125-1-4 |
NFO(EP)-125-2 |
NFO(EP)-125-2-1 |
NFO(EP)-125-2-2 |
NFO(EP)-125-2-4 |
NFO(EP)-125-2M3 |
NFO(EP)-125-2M3-1 |
NFO(EP)-125-2M3-2 |
NFO(EP)-125-2M3-4 |
NFO(EP)-125-2M4 |
NFO(EP)-125-2M4-1 |
NFO(EP)-125-2M4-2 |
NFO(EP)-125-2M4-4 |
NFO(EP)-125-3 |
NFO(EP)-125-3-1 |
NFO(EP)-125-3-2 |
NFO(EP)-125-3-4 |
NFO(EP)-125-3M3 |
NFO(EP)-125-3M3-1 |
NFO(EP)-125-3M3-2 |
NFO(EP)-125-3M3-4 |
NFO(EP)-125-3M4 |
NFO(EP)-125-3M4-1 |
NFO(EP)-125-3M4-2 |
NFO(EP)-125-3M4-4 |
NFO(EP)-125-4 |
NFO(EP)-125-4-1 |
NFO(EP)-125-4-2 |
NFO(EP)-125-4-4 |
NFO(EP)-125-4B-1 |
NFO(EP)-125-4B-2 |
NFO(EP)-125-4B-4 |
NFO(EP)-125-5 |
NFO(EP)-125-5-1 |
NFO(EP)-125-5-2 |
NFO(EP)-125-5-4 |
NFO(EP)-125-5B |
NFO(EP)-125-5B-1 |
NFO(EP)-125-5B-2 |
NFO(EP)-125-5B-4 |
NFO(EP)-150-0 |
NFO(EP)-150-0-1 |
NFO(EP)-150-0-2 |
NFO(EP)-150-0-4 |
NFO(EP)-150-1 |
NFO(EP)-150-1-1 |
NFO(EP)-150-1-2 |
NFO(EP)-150-1-4 |
NFO(EP)-150-2 |
NFO(EP)-150-2-1 |
NFO(EP)-150-2-2 |
NFO(EP)-150-2-4 |
NFO(EP)-150-2M3 |
NFO(EP)-150-2M3-1 |
NFO(EP)-150-2M3-2 |
NFO(EP)-150-2M3-4 |
NFO(EP)-150-2M4 |
NFO(EP)-150-2M4-1 |
NFO(EP)-150-2M4-2 |
NFO(EP)-150-2M4-4 |
NFO(EP)-150-3 |
NFO(EP)-150-3-1 |
NFO(EP)-150-3-2 |
NFO(EP)-150-3-4 |
NFO(EP)-150-3M3 |
NFO(EP)-150-3M3-1 |
NFO(EP)-150-3M3-2 |
NFO(EP)-150-3M3-4 |
NFO(EP)-150-3M4 |
NFO(EP)-150-3M4-1 |
NFO(EP)-150-3M4-2 |
NFO(EP)-150-3M4-4 |
NFO(EP)-150-4 |
NFO(EP)-150-4-1 |
NFO(EP)-150-4-2 |
NFO(EP)-150-4-4 |
NFO(EP)-150-4B-1 |
NFO(EP)-150-4B-2 |
NFO(EP)-150-4B-4 |
NFO(EP)-150-5 |
NFO(EP)-150-5-1 |
NFO(EP)-150-5-2 |
NFO(EP)-150-5-4 |
NFO(EP)-150-5B |
NFO(EP)-150-5B-1 |
NFO(EP)-150-5B-2 |
NFO(EP)-150-5B-4 |
NFO(EP)-260-0 |
NFO(EP)-260-0-1 |
NFO(EP)-260-0-2 |
NFO(EP)-260-0-4 |
NFO(EP)-260-1 |
NFO(EP)-260-1-1 |
NFO(EP)-260-1-2 |
NFO(EP)-260-1-4 |
NFO(EP)-260-2 |
NFO(EP)-260-2-1 |
NFO(EP)-260-2-2 |
NFO(EP)-260-2-4 |
NFO(EP)-260-2M3 |
NFO(EP)-260-2M3-1 |
NFO(EP)-260-2M3-2 |
NFO(EP)-260-2M3-4 |
NFO(EP)-260-2M4 |
NFO(EP)-260-2M4-1 |
NFO(EP)-260-2M4-2 |
NFO(EP)-260-2M4-4 |
NFO(EP)-260-3 |
NFO(EP)-260-3-1 |
NFO(EP)-260-3-2 |
NFO(EP)-260-3-4 |
NFO(EP)-260-3M3 |
NFO(EP)-260-3M3-1 |
NFO(EP)-260-3M3-2 |
NFO(EP)-260-3M3-4 |
NFO(EP)-260-3M4 |
NFO(EP)-260-3M4-1 |
NFO(EP)-260-3M4-2 |
NFO(EP)-260-3M4-4 |
NFO(EP)-260-4 |
NFO(EP)-260-4-1 |
NFO(EP)-260-4-2 |
NFO(EP)-260-4-4 |
NFO(EP)-260-4B-1 |
NFO(EP)-260-4B-2 |
NFO(EP)-260-4B-4 |
NFO(EP)-260-5 |
NFO(EP)-260-5-1 |
NFO(EP)-260-5-2 |
NFO(EP)-260-5-4 |
NFO(EP)-260-5B |
NFO(EP)-260-5B-1 |
NFO(EP)-260-5B-2 |
NFO(EP)-260-5B-4 |
复合航天电线电缆
![605d45b53d6da.jpg thumb_comm-aero-wire.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d45b53d6da.jpg)
商用航空导线
Carlisle互连技术公司(CarlisleInterconnectionTechnologies,CarlisleIT)开发了复合航空航天电线和绝缘电缆,以克服与聚酰亚胺和XL-ETFE相关的限制,并改进现有的机身电线设计。千亿球友会的复合电缆提供重量和空间节省,而不牺牲电线的机械和热性能。CarlisleIT公司的Tuffite和无缝™电缆满足了一种小型的、重量轻的、抗弧的、260°额定通用电线的需要。
关键特征
- 挤压绝缘的重量和空间节省
- 改善抗擦伤性
- 进一步提高激光可标记性
- 无与伦比的水解和电弧轨迹电阻
- 特殊层间粘着性
低放气特性
产品结构
![605d45d0612b9.png 微信截图_202.png](/home/b/b/4kd5bm/resource/2021/03/26/605d45d0612b9.png)
导体 | 绞合镍 |
---|
绝缘夹套 | 聚四氟乙烯/聚酰亚胺/聚四氟乙烯和无缝T聚四氟乙烯带 |
---|
机械/环境性能
电气性能: |
|
---|
电压 | 600 V |
---|
直流电阻 | 每1000呎1.26至41.3欧姆 |
---|
副总统 | 纳 |
---|
衰减 | 纳 |
---|
机械规格: |
|
---|
重量/千英尺 | 1.3至30.4磅/1000英尺 |
---|
大小 | 0.034至0.123 |
---|
敏。弯曲半径 | 纳 |
---|
环境表现: |
|
---|
操作温度 | -55至150 C(锡) |
---|
| -55至200 C(银) |
---|
| -55至260 C(镍) |
---|
订货代码 | 线规 | 绞合导体 | 导体直径mm | 电线外径mm | 直流电阻 | 重量 |
AWG | Min. | Max. | Min. | Max. | Ω/km | kg/km |
M22759/180-10-* | 10 | 37/26 | 2.69 | 2.84 | 3.02 | 3.12 | 4.13 | 45.54 |
M22759/180-12-* | 12 | 37/28 | 2.12 | 2.27 | 2.44 | 2.54 | 6.63 | 29.17 |
M22759/180-14-* | 14 | 19/27 | 1.64 | 1.76 | 1.93 | 2.03 | 10.04 | 18.75 |
M22759/180-16-* | 16 | 19/29 | 1.31 | 1.41 | 1.6 | 1.7 | 15.78 | 12.35 |
M22759/180-18-* | 18 | 19/30 | 1.16 | 1.25 | 1.42 | 1.52 | 20.44 | 9.82 |
M22759/180-20-* | 20 | 19/32 | 0.93 | 1 | 1.22 | 1.3 | 32.41 | 6.52 |
M22759/180-22-* | 22 | 19/34 | 0.72 | 0.8 | 1.02 | 1.09 | 53.15 | 4.24 |
M22759/180-24-* | 24 | 19/36 | 0.57 | 0.62 | 0.86 | 0.97 | 85.96 | 2.87 |
M22759/180-26-* | 26 | 19/38 | 0.44 | 0.52 | 0.76 | 0.86 | 135.5 | 2.13 |
M22759/181-20-* | 20 | 19/32 | 0.93 | 1 | 1.22 | 1.3 | 35.1 | 6.52 |
M22759/181-22-* | 22 | 19/34 | 0.72 | 0.8 | 1.02 | 1.09 | 57.41 | 4.24 |
M22759/181-24-* | 24 | 19/36 | 0.57 | 0.62 | 0.86 | 0.97 | 93.18 | 2.87 |
M22759/181-26-* | 26 | 19/38 | 0.44 | 0.52 | 0.76 | 0.86 | 185 | 2.13 |
M22759/182-20-* | 20 | 19/32 | 0.93 | 1.03 | 1.22 | 1.3 | 37.4 | 6.52 |
M22759/182-22-* | 22 | 19/34 | 0.72 | 0.8 | 1.02 | 1.09 | 61.02 | 4.24 |
M22759/182-24-* | 24 | 19/36 | 0.57 | 0.65 | 0.86 | 0.97 | 98.75 | 2.87 |
M22759/182-26-* | 26 | 19/38 | 0.44 | 0.52 | 0.76 | 0.86 | 191.6 | 2.13 |
M22759/183-04-* | 4/0 | 2109/30 | 14.35 | 15.37 | 15.62 | 16.64 | 0.18 | 1025.34 |
M22759/183-03-* | 3/0 | 1665/30 | 12.7 | 13.72 | 14.07 | 14.83 | 0.22 | 806.58 |
M22759/183-02-* | 2/0 | 1330/30 | 11.18 | 12.07 | 12.65 | 13.41 | 0.28 | 642.89 |
M22759/183-01-* | 0 | 1045/30 | 10.03 | 10.8 | 11.23 | 11.73 | 0.35 | 522.35 |
M22759/183-1-* | 1 | 817/30 | 9.3 | 9.65 | 10.16 | 10.67 | 0.46 | 439.01 |
M22759/183-2-* | 2 | 665/30 | 8.13 | 8.64 | 9.14 | 9.65 | 0.56 | 337.81 |
M22759/184-04-* | 4/0 | 2109/30 | 14.35 | 15.37 | 15.62 | 16.64 | 0.18 | 1025.3 |
M22759/184-03-* | 3/0 | 1665/30 | 12.7 | 13.72 | 14.07 | 14.83 | 0.23 | 806.58 |
M22759/184-02-* | 2/0 | 1330/30 | 11.18 | 12.07 | 12.65 | 13.41 | 0.29 | 642.89 |
M22759/184-01-* | 0 | 1045/30 | 10.03 | 10.8 | 11.23 | 11.73 | 0.37 | 522.35 |
M22759/184-1-* | 1 | 817/30 | 9.3 | 9.65 | 10.16 | 10.67 | 0.47 | 439.01 |
M22759/184-2-* | 2 | 665/30 | 8.13 | 8.64 | 9.14 | 9.65 | 0.58 | 337.81 |
M22759/185-04-* | 4/0 | 2109/30 | 14.35 | 15.37 | 15.62 | 16.64 | 0.18 | 1025.3 |
M22759/185-03-* | 3/0 | 1665/30 | 12.7 | 13.72 | 14.07 | 14.83 | 0.23 | 806.58 |
M22759/185-02-* | 2/0 | 1330/30 | 11.18 | 12.07 | 12.65 | 13.41 | 0.3 | 642.89 |
M22759/185-01-* | 0 | 1045/30 | 10.03 | 10.8 | 11.23 | 11.73 | 0.38 | 522.35 |
M22759/185-1-* | 1 | 817/30 | 9.3 | 9.65 | 10.16 | 10.67 | 0.49 | 439.01 |
M22759/185-2-* | 2 | 665/30 | 8.13 | 8.64 | 9.14 | 9.65 | 0.6 | 337.81 |
M22759/186-04-* | 4/0 | 2109/30 | 14.35 | 15.37 | 14.99 | 16 | 0.18 | 1013.4 |
M22759/186-03-* | 3/0 | 1665/30 | 12.7 | 13.72 | 13.46 | 14.22 | 0.22 | 806.58 |
M22759/186-02-* | 2/0 | 1330/30 | 11.18 | 12.07 | 12.07 | 12.83 | 0.28 | 642.89 |
M22759/186-01-* | 0 | 1045/30 | 10.03 | 10.8 | 10.67 | 11.43 | 0.35 | 513.42 |
M22759/186-1-* | 1 | 817/30 | 9.3 | 9.65 | 9.86 | 10.36 | 0.46 | 430.08 |
M22759/186-2-* | 2 | 665/30 | 8.13 | 8.64 | 8.74 | 9.25 | 0.56 | 331.86 |
M22759/186-4-* | 4 | 133/25 | 6.35 | 6.68 | 7.01 | 7.32 | 0.87 | 212.81 |
M22759/186-6-* | 6 | 133/27 | 5.03 | 5.28 | 5.56 | 5.82 | 1.37 | 131.4 |
M22759/186-8-* | 8 | 133/29 | 4.01 | 4.22 | 4.57 | 4.78 | 2.16 | 85.72 |
M22759/186-10-* | 10 | 37/26 | 2.69 | 2.79 | 3.1 | 3.23 | 3.9 | 46.73 |
M22759/186-12-* | 12 | 37/28 | 2.12 | 2.22 | 2.54 | 2.67 | 6.23 | 29.91 |
M22759/186-14-* | 14 | 19/27 | 1.64 | 1.74 | 2.06 | 2.18 | 9.45 | 19.27 |
M22759/186-16-* | 16 | 19/29 | 1.31 | 1.38 | 1.73 | 1.85 | 14.83 | 12.8 |
M22759/186-18-* | 18 | 19/30 | 1.16 | 1.23 | 1.55 | 1.65 | 19 | 9.97 |
M22759/186-20-* | 20 | 19/32 | 0.93 | 0.98 | 1.3 | 1.4 | 30.15 | 6.77 |
M22759/186-22-* | 22 | 19/34 | 0.72 | 0.77 | 1.09 | 1.19 | 49.54 | 4.46 |
M22759/186-24-* | 24 | 19/36 | 0.57 | 0.62 | 0.97 | 1.07 | 79.72 | 3.27 |
M22759/186-26-* | 26 | 19/38 | 0.44 | 0.49 | 0.84 | 0.94 | 125.98 | 2.31 |
M22759/191-10-* | 10 | 37/26 | 2.69 | 2.79 | 3.02 | 3.12 | 3.9 | 45.54 |
M22759/191-12-* | 12 | 37/28 | 2.12 | 2.22 | 2.44 | 2.54 | 6.23 | 29.17 |
M22759/191-14-* | 14 | 19/27 | 1.64 | 1.74 | 1.93 | 2.03 | 9.45 | 18.75 |
M22759/191-16-* | 16 | 19/29 | 1.31 | 1.38 | 1.6 | 1.7 | 14.83 | 12.35 |
M22759/191-18-* | 18 | 19/30 | 1.16 | 1.23 | 1.42 | 1.52 | 19 | 9.82 |
M22759/191-20-* | 20 | 19/32 | 0.93 | 0.98 | 1.22 | 1.3 | 30.15 | 6.52 |
M22759/191-22-* | 22 | 19/34 | 0.72 | 0.77 | 1.02 | 1.09 | 49.54 | 4.24 |
M22759/191-24-* | 24 | 19/36 | 0.57 | 0.62 | 0.86 | 0.97 | 79.72 | 2.87 |
M22759/191-26-* | 26 | 19/38 | 0.44 | 0.49 | 0.76 | 0.86 | 125.98 | 2.13 |
M22759/192-10-* | 10 | 37/26 | 2.69 | 2.84 | 3.02 | 3.12 | 4.07 | 45.54 |
M22759/192-12-* | 12 | 37/28 | 2.12 | 2.27 | 2.44 | 2.54 | 6.5 | 29.17 |
M22759/192-14-* | 14 | 19/27 | 1.64 | 1.76 | 1.93 | 2.03 | 9.84 | 18.75 |
M22759/192-16-* | 16 | 19/29 | 1.31 | 1.41 | 1.6 | 1.7 | 15.62 | 12.35 |
M22759/192-18-* | 18 | 19/30 | 1.16 | 1.25 | 1.42 | 1.52 | 20.01 | 9.82 |
M22759/192-20-* | 20 | 19/32 | 0.93 | 1 | 1.22 | 1.3 | 32.05 | 6.52 |
M22759/192-22-* | 22 | 19/34 | 0.72 | 0.8 | 1.02 | 1.09 | 52.49 | 4.24 |
M22759/192-24-* | 24 | 19/36 | 0.57 | 0.62 | 0.86 | 0.97 | 84.97 | 2.87 |
M22759/192-26-* | 26 | 19/38 | 0.44 | 0.52 | 0.76 | 0.86 | 138.45 | 2.13 |
代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
颜色 | 黑色 | 棕色 | 红色 | 橙色 | 黄色 | 绿色 | 蓝色 | 紫色 | 灰色 | 白色 |
Tufflite® Aluminum - TLA
![605d838367603.jpg TLA_Tufflite_0.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d838367603.jpg)
一种增加的壁厚版本,利用铝导体的电源馈线应用。与传统的聚酰亚胺绝缘电力馈电电缆相比,机械性能得到改善,包括更好的灵活性。TLA的额定温度为175°C。
关键特征
- 优异的温度性能
- 优异的易燃性和发烟性能
- 优良的电阻电弧传播
- 重量轻、直径小
- 最佳性能平衡
产品结构
![605d83b7e839f.jpg TLA.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d83b7e839f.jpg)
机械/环境性能
电压额定值 | 600 V |
温度额定值 | 175 C |
导体材料 | 铝 |
导体涂层 | N/A |
AWG | 8-4/0 |
TLA-175-1/0A |
TLA-175-1A |
TLA-175-2/0A |
TLA-175-2A |
TLA-175-3/0A |
TLA-175-4/0A |
TLA-175-4A |
TLA-175-6A |
TLA-175-8A |
Tufflite® Enhanced Normal Weight - ST
![605d8446a1206.jpg ST_Tufflite.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d8446a1206.jpg)
该电缆包括一系列电线和电缆在三个温度等级:150°C,200°C和260°C。ST是一种多用途的正常重量线,在机身应用的关键参数范围内表现出特殊的性能特征。这种结构提供了更强的耐水解性和直通性
了更强的耐水解性和直通性.
关键特征
- 优异的温度性能
- 优异的易燃性和发烟性能
- 优良的电阻电弧传播
- 重量轻、直径小
- 最佳性能平衡
产品结构
![605d847c58c95.jpg TL.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d847c58c95.jpg)
机械/环境性能
电压额定值 | 600 V |
温度额定值 | 150,200,260 C |
导体材料 | 铜/铜合金 |
导体涂层 | 锡/银/镍 |
AWG | 26-4/0 |
ST-260-1/0N |
ST-260-10N |
ST-260-12N |
ST-260-14N |
ST-260-16N |
ST-260-16NA |
ST-260-18N |
ST-260-18NA |
ST-260-1N |
ST-260-2/0N |
ST-260-20N |
ST-260-20NA |
ST-260-22N |
ST-260-22NA |
ST-260-24NA |
ST-260-26NA |
ST-260-2N |
ST-260-3/0N |
ST-260-4/0N |
ST-260-4N |
ST-260-6N |
ST-260-8N |
ST-150-1/0N |
ST-150-10N |
ST-150-12N |
ST-150-14N |
ST-150-16N |
ST-150-16NA |
ST-150-18N |
ST-150-18NA |
ST-150-1N |
ST-150-2/0N |
ST-150-20N |
ST-150-20NA |
ST-150-22N |
ST-150-22NA |
ST-150-24NA |
ST-150-26NA |
ST-150-2N |
ST-150-3/0N |
ST-150-4/0N |
ST-150-4N |
ST-150-6N |
ST-150-8N |
ST-200-1/0N |
ST-200-10N |
ST-200-12N |
ST-200-14N |
ST-200-16N |
ST-200-16NA |
ST-200-18N |
ST-200-18NA |
ST-200-1N |
ST-200-2/0N |
ST-200-20N |
ST-200-20NA |
ST-200-22N |
ST-200-22NA |
ST-200-24NA |
ST-200-26NA |
ST-200-2N |
ST-200-3/0N |
ST-200-4/0N |
ST-200-4N |
ST-200-6N |
ST-200-8N |
Tufflite® European Metric - TLR
![605d85bda1cfa.jpg TLR_Tufflite.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d85bda1cfa.jpg)
该电缆包括一个公制系列的电线和电缆,其额定温度为260°C。TLR是一种多用途的正常重量线,在机身应用的关键参数范围内表现出特殊的性能特征。200°C和260°C。
关键特征
- 优异的温度性能
- 优异的易燃性和发烟性能
- 优良的电阻电弧传播
- 重量轻、直径小
- 最佳性能平衡
产品结构
![605d85f27251e.jpg TL (1).jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d85f27251e.jpg)
机械/环境性能
电压额定值 | 600 V |
温度额定值 | 260 C |
导体材料 | 铜/铜合金 |
导体涂层 | 镍 |
AWG | 26-2 |
TLR-260-10N |
TLR-260-12N |
TLR-260-14N |
TLR-260-16N |
TLR-260-18N |
TLR-260-20N |
TLR-260-22N |
TLR-260-24NA |
TLR-260-26NA |
TLR-260-2N |
TLR-260-4N |
TLR-260-6N |
TLR-260-8N |
Tufflite® Light Weight - SLT
![605d8654ee8be.jpg SLT_Tufflite.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d8654ee8be.jpg)
一种薄壁,重量轻的ST版本,可用于各种建筑。它也有价值时,作为一个单一导体提供了5%的重量节省了ST建设,同时保持相同的力学性能。SLT可在150°C、200 C和260 C使用。
关键特征
- 优异的温度性能
- 优异的易燃性和发烟性能
- 优良的电阻电弧传播
- 重量轻、直径小
- 最佳性能平衡
产品结构
![605d868246e0e.jpg TL (1).jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d868246e0e.jpg)
机械/环境性能
电压额定值 | 600 V |
温度额定值 | 150,200,260 C |
导体材料 | 铜/铜合金 |
导体涂层 | 锡/银/镍 |
AWG | 26-10 |
SLT-260-10N |
SLT-260-12N |
SLT-260-14N |
SLT-260-16N |
SLT-260-16NA |
SLT-260-18N |
SLT-260-18NA |
SLT-260-20N |
SLT-260-20NA |
SLT-260-22N |
SLT-260-22NA |
SLT-260-24NA |
SLT-260-26NA |
SLT-150-10N |
SLT-150-12N |
SLT-150-14N |
SLT-150-16N |
SLT-150-16NA |
SLT-150-18N |
SLT-150-18NA |
SLT-150-20N |
SLT-150-20NA |
SLT-150-22N |
SLT-150-22NA |
SLT-150-24NA |
SLT-150-26NA |
SLT-200-10N |
SLT-200-12N |
SLT-200-14N |
SLT-200-16N |
SLT-200-16NA |
SLT-200-18N |
SLT-200-18NA |
SLT-200-20N |
SLT-200-20NA |
SLT-200-22N |
SLT-200-22NA |
SLT-200-24NA |
SLT-200-26NA |
Tufflite® Normal Weight - TL
![605d876ae2845.jpg TL_Tufflite.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d876ae2845.jpg)
该电缆包括一个系列的电线和电缆在三个温度等级:150°C,200°C和260°C TL是一种多用途的正常重量线,表现出特殊的性能特点范围内的关键参数在机身应用。
关键特征
- 优异的温度性能
- 优异的易燃性和发烟性能
- 优良的电阻电弧传播
- 重量轻、直径小
- 最佳性能平衡
产品结构
![605d878a77076.jpg TL (1).jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d878a77076.jpg)
机械/环境性能
电压额定值 | 600 V |
温度额定值 | 150,200,260 C |
导体材料 | 铜/铜合金 |
导体涂层 | 锡/银/镍 |
AWG | 26-4/0 |
TL-260-1/0N |
TL-260-10N |
TL-260-12N |
TL-260-14N |
TL-260-16N |
TL-260-16NA |
TL-260-18N |
TL-260-18NA |
TL-260-1N |
TL-260-2/0N |
TL-260-20N |
TL-260-20NA |
TL-260-22N |
TL-260-22NA |
TL-260-24NA |
TL-260-26NA |
TL-260-2N |
TL-260-3/0N |
TL-260-4/0N |
TL-260-4N |
TL-260-6N |
TL-260-8N |
TL-200-1/0N |
TL-200-10N |
TL-200-12N |
TL-200-14N |
TL-200-16N |
TL-200-16NA |
TL-200-18N |
TL-200-18NA |
TL-200-1N |
TL-200-2/0N |
TL-200-20N |
TL-200-20NA |
TL-200-22N |
TL-200-22NA |
TL-200-24NA |
TL-200-26NA |
TL-200-2N |
TL-200-3/0N |
TL-200-4/0N |
TL-200-4N |
TL-200-6N |
TL-200-8N |
TL-150-1/0N |
TL-150-10N |
TL-150-12N |
TL-150-14N |
TL-150-16N |
TL-150-16NA |
TL-150-18N |
TL-150-18NA |
TL-150-1N |
TL-150-2/0N |
TL-150-20N |
TL-150-20NA |
TL-150-22N |
TL-150-22NA |
TL-150-24NA |
TL-150-26NA |
TL-150-2N |
TL-150-3/0N |
TL-150-4/0N |
TL-150-4N |
TL-150-6N |
TL-150-8N |

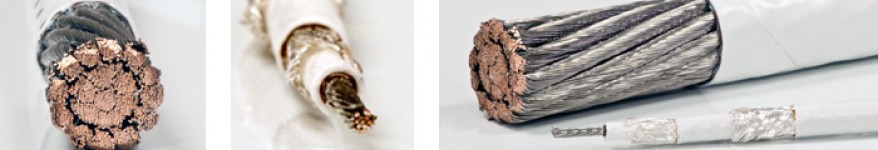

Tufflite® Thick Wall - TLS
![605d88af10408.jpg TLS_Tufflite.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d88af10408.jpg)
增加的墙壁版本,可用于需要卓越的机械能力,如耐磨性和动态切割。这种绝缘系统可作为MIL-W-22759/5至/8的尺寸和重量的替代物。TLS的额定温度为260°C。
关键特征
- 优异的温度性能
- 优异的易燃性和发烟性能
- 优良的电阻电弧传播
- 重量轻、直径小
- 最佳性能平衡
产品结构
![605d88c7cb784.jpg TLA.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d88c7cb784.jpg)
机械/环境性能
电压额定值 | 600 V |
温度额定值 | 260 C |
导体材料 | 铜/铜合金 |
导体涂层 | 镍 |
AWG | 24-4/0 |
TLS-260-1/0N |
TLS-260-10N |
TLS-260-12N |
TLS-260-14N |
TLS-260-16N |
TLS-260-16NA |
TLS-260-18N |
TLS-260-18NA |
TLS-260-1N |
TLS-260-2/0N |
TLS-260-20N |
TLS-260-20NA |
TLS-260-22N |
TLS-260-22NA |
TLS-260-24NA |
TLS-260-2N |
TLS-260-3/0N |
TLS-260-4/0N |
TLS-260-4N |
TLS-260-6N |
TLS-260-8N |
数据总线和视频电缆
![605d8bda761db.jpg thumb_data-bus-video-cable (1).jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d8bda761db.jpg)
标准和自定义数据总线电缆工程支持多种机舱管理系统,同时维护FAA,ARINC,军事和工业规格。
- HDMI,DVI,D-sub,Quad和八税终端
- 为并行和位串行连接优化
- 优化后,可在多点或雏菊链拓扑中布线。
- USB交换集线器
- 为内存或PCI定制
- 完全可定制
- 比标准电缆更轻、更灵活,使其安装更容易。
442001
452001
412301-75
442501
922202
922404
882406
922408
922608
922815
922414
892408
MX10G-26FLX
MX10G-24FLX
MX10G-24
NF26GB100-10
NF24GB100-10
NF26GBSTP-100
MIL-DTL-17 Coaxial Cables
![605d8d923ead4.jpg RG-142.jpg](/home/b/b/4kd5bm/resource/2021/03/26/605d8d923ead4.jpg)
Tensolite同轴电缆是一种传输线导体集中在内部,与外部挠性绝缘作为第二外部导体的金属编织带。
同轴电缆的基本介质材料由由于其电气和机械特性,tenelite是PTFE的性能。聚四氟乙烯有一些极具吸引力的性能
损耗小,介电强度高,吸水率可测,以及在高温和低温下的电效率。
特性阻抗 | 50Ω |
工作频率 | 6千兆赫(最高)) |
传播速度 | 69.50% |
信号延迟 | 4.75ns/m |
电容 | 95 PF/m |
操作温度 | -55℃~ 200℃ |
屏蔽效能 | >85分贝(可达6千兆赫) |
工作电压 | 2,500 Vrms(麦克斯。) |
重量 | 64.0公斤/公里 |
敏。弯曲半径 | 30毫米(单) |
50毫米(倍数) |
M17/060-RG142 |
M17/093-00001 |
M17/093-RG178 |
M17/094-RG179 |
M17/095-RG180 |
M17/110-RG302 |
M17/111-RG303 |
M17/112-RG304 |
M17/113-RG316 |
M17/127-RG393 |
M17/128-RG400 |
M17/131-RG403 |
M17/132-RG404 |
M17/136-00001 |
M17/137-00001 |
M17/138-00001 |
M17/139-00001 |
M17/152-00001 |
M17/158-00001 |
M17/169-00001 |
M17/170-00001 |
M17/171-00001 |
M17/172-00001 |
M17/174-00001 |
M17/175-00001 |
M17/176-00002 |
