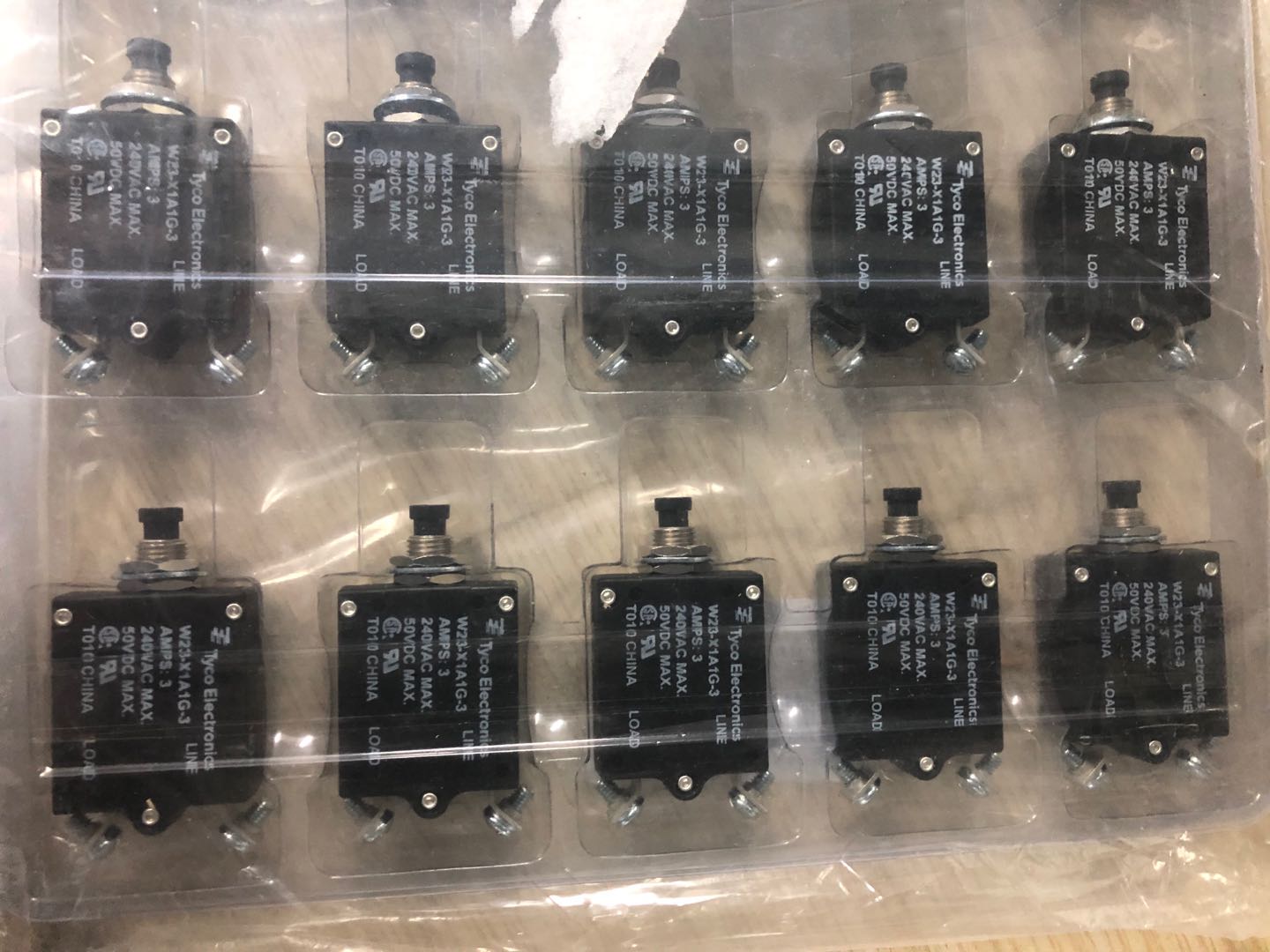

TE热断路器（Thermal Circuit Breaker）W23系列特征如下：

Features

0.5 amp to 50 amp ratings may be used as on/off switch.

Cannot be reset against overload.

W23 has visible trip indicator band.

Screw termination.

Trip-free operation.

深圳市千亿球友会电子科技有限公司专业致力于国防电子、航空航天、船舶、石油勘探、核能、高铁、特种车辆、兵器、工控等领域的配套产品供应。公司主营产品涵盖军工集成电路、军标级连接器、接插件

航空继电器、开关、断路器、恒温器、热缩管、导线线缆、航材材料等。

公司采购渠道覆盖全球，主要代理经销品牌有IR、MSC、Broadcom、AEC、Q-Tech、AirBorn、Amphenol、Axon、Glenair、Honeywell、Itt

cannon、TE、Souriau、Smiths、Leach、Sensata/Klixon、Eaton、Ledex 、Carlisle、Nexans、Harbour、Gore、Drake、PIC Wire、DMC等。

千亿球友会电子秉承以诚信为本、追求卓越、互利共赢的宗旨，满足客户多元化的需求。

联系人：臧宏刚

电话：（微信同步）

QQ：  2330292221

公司网址：ywjswd.com

地址：深圳市龙岗区坂田街道五和社区创汇国际中心706

传真：

E-mali:

Agency Approvals

W23  are UL 1077 Recognized as Supplementary Protectors.File E69543, and CSA Accepted as Supplementary Protectors (Appliance Component Protectors), File LR15734.Users should thoroughly review the technical data before selecting a product part number. It is recommended that users also seek out the pertinent approvals files of the agencies/laboratories and review them to ensure the product meets the requirements for a given application.

Electrical Data @ +25°C

Calibration: Will continuously carry 100% of rating, may trip between

101% and 134% of rating at 25°C. Must trip at 135% in

one hour.

Maximum Operating Voltages: 50VDC or 240VAC (to 400 Hz).

Interrupting Capacity:

With 4X Max. Series Fuse Protection

0.5-50 amp models — 1000 amps at 240VAC.

30-50 amp models — 1000 amps at 50VDC.

Without 4X Max. Series Fuse Protection

0.5-25 amp models — 2000 amps at 50VDC.

10-20 amp models — 2000 amps at 120VAC.

Resettable Overload Capacity: Ten times rated current.

Dielectric Strength: Over 1,500 volts RMS.

Mechanical/Environmental Data

Endurance Cycling: More than 6,000 cycles at 100% of rating, or 10,000

mechanical cycles.

Humidity: Will meet requirements of MIL-STD-202, Method 106.

Salt Spray: Will meet requirements of MIL-STD-202, Method 101, Test

Condition B.

Termination: Two #8-32 screw terminals.

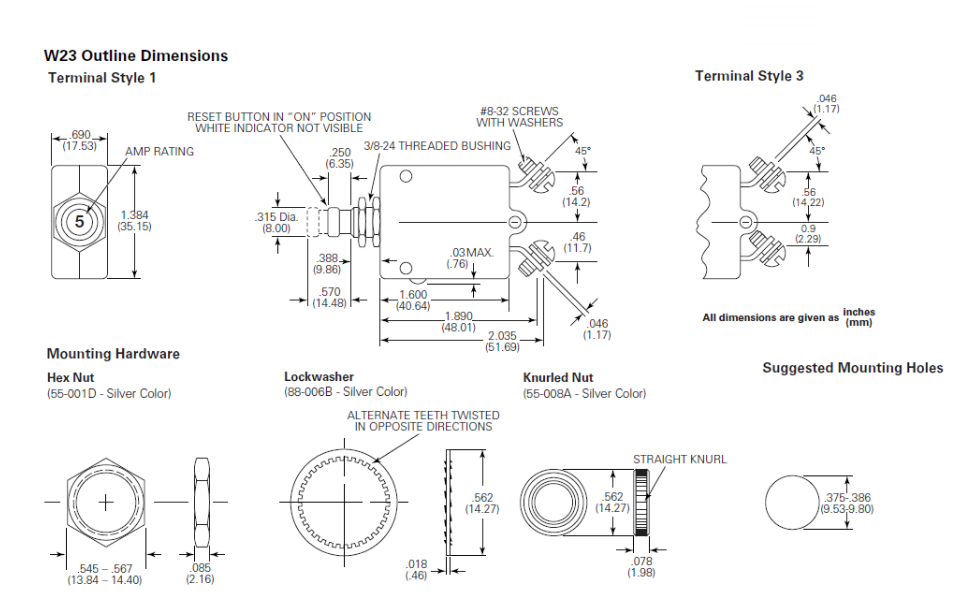

Mounting: W23 — Threaded bushing, 3/8” (9.53mm) diameter.

W31 — Threaded bushing, 15/32” (11.91mm) diameter, with or

without anti-rotation flats.

Weight: Less than 2 oz. (57g).

Ordering Information (订购信息）：

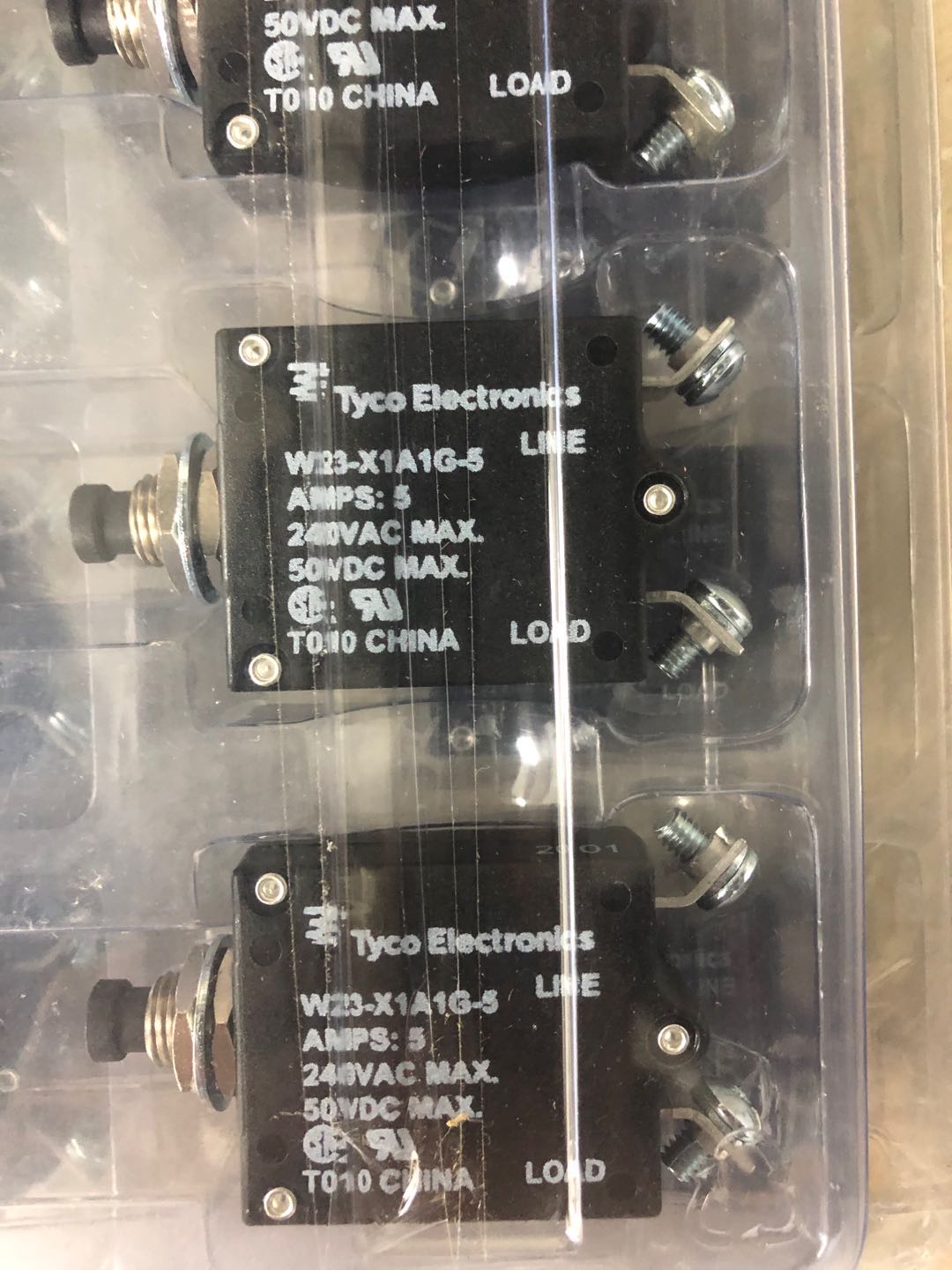

Typical Part No. ：W 23 -X 1 A 1 G -5
