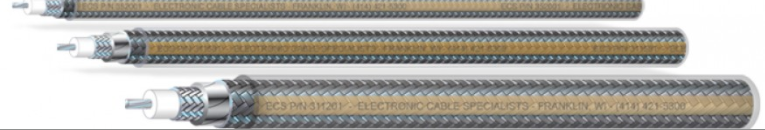

Carlisle的ECS航空电子射频电缆是专门为航空电子系统配置的，要求使用频率在0 - 12 GHz之间的低损耗电缆

ECS航空电子设备三轴和75欧姆

ECS航空电子设备50欧姆同轴电缆

Carlisle公司ECS航空电子设备射频电缆MIL-C-17标准

RG电缆直径的一半

比MIL-C-17标准电缆轻75%

小弯曲半径-增加了灵活性，路由在安装期间

优越的电磁干扰/射频干扰保护

符合或远远超过第25部分的燃烧/烟雾要求

符合并超过波音和空客规定的行业毒性要求。耐SKYDROL®和其他液压油

防止水入侵

减少电缆/连接器接口的应变

Carlisle公司ECS航空电子设备射频电缆MIL-C-17标准

公司主营产品涵盖军工集成电路、军标级连接器、接插件航空继电器、开关、断路器、恒温器、热缩管、导线线缆、航材材料等。

公司采购渠道覆盖全球，主要代理经销品牌有IR、MSC、Broadcom、AEC、Q-Tech、AirBorn、Amphenol、Axon、Glenair、

Honeywell、Itt

cannon、TE、Souriau、Smiths、Leach、Sensata/Klixon、Eaton、Ledex 、Carlisle、Nexans、Harbour、Gore、Drake、PIC Wire、DMC等。

千亿球友会电子秉承以诚信为本、追求卓越、互利共赢的宗旨，满足客户多元化的需求。

联系人：臧宏刚

电话：（微信同步）

QQ：  2330292221

公司网址：ywjswd.com

地址：深圳市龙岗区坂田街道五和社区创汇国际中心706

传真：

E-mali:

芯线            镀银铜

温度等级     -55°C至200°C

电介质         聚四氟乙烯

护套             高温氟聚合物

Cable Part # Impedance (Ohms) Capacitance (pF/foot) Velocity of Propagation (%) D.C. Resistance (Ohms/1000ft) Time Delay (ns/foot)

322001   50 29 .50 69.50 8.70 1.46 8.6 14.0 0.236 5.70 1.20 -55 to +200 2

632101   50 26.00 76.00 9.60 1.34 8.5 14.0 0.171 2.90 0.855 -55 to +200 3

322401   75 19.50 69.50 24.40 1.46 8.0 N/A 0.246 5.80 1.00 -55 to +200 3

612301   75 20.00 82.00 23.70 1.28 9.0 N/A 0.200 3.70 1.00 -55 to +150 3

442001   75 18.50 73.00 37.30 1.40 5.5 8.9 0.200 2.50 1.00 -55 to +85 2

412301-75 75 20.00 82.00 23.70 1.28 8.0 16.5 0.150 1.80 0.75 -55 to +150 2

442501    75 16.00 82.00 37.30 1.25 9.5 N/A 0.130 1.25 0.61 -55 to +150 2

3C179B1  75 19.50 69.50 234.00 1.46 15.8 25 0.100 1.08 0.5 -55 to +200 1

532101   27.00 76.00 14.80 1.34 0.130 1.55 0.65 -55 to +200 2

432101   26.00 76.00 9.60 1.34 0.130 1.45 0.65 -55 to +200 2

352001   25.50 80.00 7.50 1.25 0.162 2.70 0.81 -55 to +200 2

3C058A   31.00 70.00 8.50 1.46 0.195 4.00 1.00 -55 to +200 2

3C142B   29.40 70.00 19.50 1.46 0.195 4.00 1.00 -55 to +200 2

311901   29.30 70.00 19.50 1.46 0.195 4.30 1.00 -55 to +200 3

421601   26.70 76.00 4.00 1.34 0.205 4.00 1.00 -55 to +200 2

311601   25.50 80.00 4.10 1.27 0.229 5.00 1.15 -55 to +200 3

311501   25.50 80.00 2.98 1.27 0.229 5.10 1.20 -55 to +200 3

421201   7.00 80.00 1.69 1.27 0.313 7.50 1.60 -55 to +200 2

311201   25.50 80.00 1.69 1.27 0.317 8.60 1.59 -55 to +200 3

310801   25.50 81.00 0.67 1.25 0.452 19.00 2.26 -55 to +200 3

310701   25.00 81.00 0.85 1.25 0.485 18.00 3.00 -55 to +150 3

ECS 322001     50 29 .50 69.50 8.70 1.46 8.6 14.0 0.236 5.70 1.20 -55 to +200 2

ECS 632101     50 26.00 76.00 9.60 1.34 8.5 14.0 0.171 2.90 0.855 -55 to +200 3

ECS 322401     75 19.50 69.50 24.40 1.46 8.0 N/A 0.246 5.80 1.00 -55 to +200 3

ECS 612301     75 20.00 82.00 23.70 1.28 9.0 N/A 0.200 3.70 1.00 -55 to +150 3

ECS 442001     75 18.50 73.00 37.30 1.40 5.5 8.9 0.200 2.50 1.00 -55 to +85 2

ECS 412301-75 75 20.00 82.00 23.70 1.28 8.0 16.5 0.150 1.80 0.75 -55 to +150

ECS 442501     75 16.00 82.00 37.30 1.25 9.5 N/A 0.130 1.25 0.61 -55 to +150 2

ECS 3C179B1   75 19.50 69.50 234.00 1.46 15.8 25 0.100 1.08 0.5 -55 to +200 1

ECS 532101    27.00 76.00 14.80 1.34 0.130 1.55 0.65 -55 to +200 2

ECS 432101    26.00 76.00 9.60 1.34 0.130 1.45 0.65 -55 to +200 2

ECS 352001    25.50 80.00 7.50 1.25 0.162 2.70 0.81 -55 to +200 2

ECS 3C058A   31.00 70.00 8.50 1.46 0.195 4.00 1.00 -55 to +200 2

ECS 3C142B    29.40 70.00 19.50 1.46 0.195 4.00 1.00 -55 to +200 2

ECS 311901    29.30 70.00 19.50 1.46 0.195 4.30 1.00 -55 to +200 3

ECS 421601    26.70 76.00 4.00 1.34 0.205 4.00 1.00 -55 to +200 2

ECS 311601    25.50 80.00 4.10 1.27 0.229 5.00 1.15 -55 to +200 3

ECS 311501   25.50 80.00 2.98 1.27 0.229 5.10 1.20 -55 to +200 3

ECS 421201   27.00 80.00 1.69 1.27 0.313 7.50 1.60 -55 to +200 2

ECS 311201   25.50 80.00 1.69 1.27 0.317 8.60 1.59 -55 to +200 3

ECS 310801   25.50 81.00 0.67 1.25 0.452 19.00 2.26 -55 to +200 3

ECS 310701   25.00 81.00 0.85 1.25 0.485 18.00 3.00 -55 to +150 3
